Сушильный шкаф ИТОМАК ШСП-0,5-1000
Наличие:
Под заказ
Тип сушильного шкафа
с принудительной циркуляцией воздуха
Диапазон регулируемых рабочих температур, С
+50..+500
Объём рабочей камеры, л
1000
Максимальный температурный градиент (неравномерность) по объему незаполненной рабочей камеры в установившемся тепловом режиме, ˚С
20
Цена по запросу
Сушильный шкаф предназначен для проведения аналитических работ с различными материалами, а также для проведения разнообразных видов термообработки изделий и материалов, которые в атмосфере воздуха при температурах до +500˚С не образуют пожаро- и взрывоопасных смесей с воздухом.
Для измерения температуры применяется термоэлектрический преобразователь (термопара) ХА(К), который находится в рабочей зоне камеры.

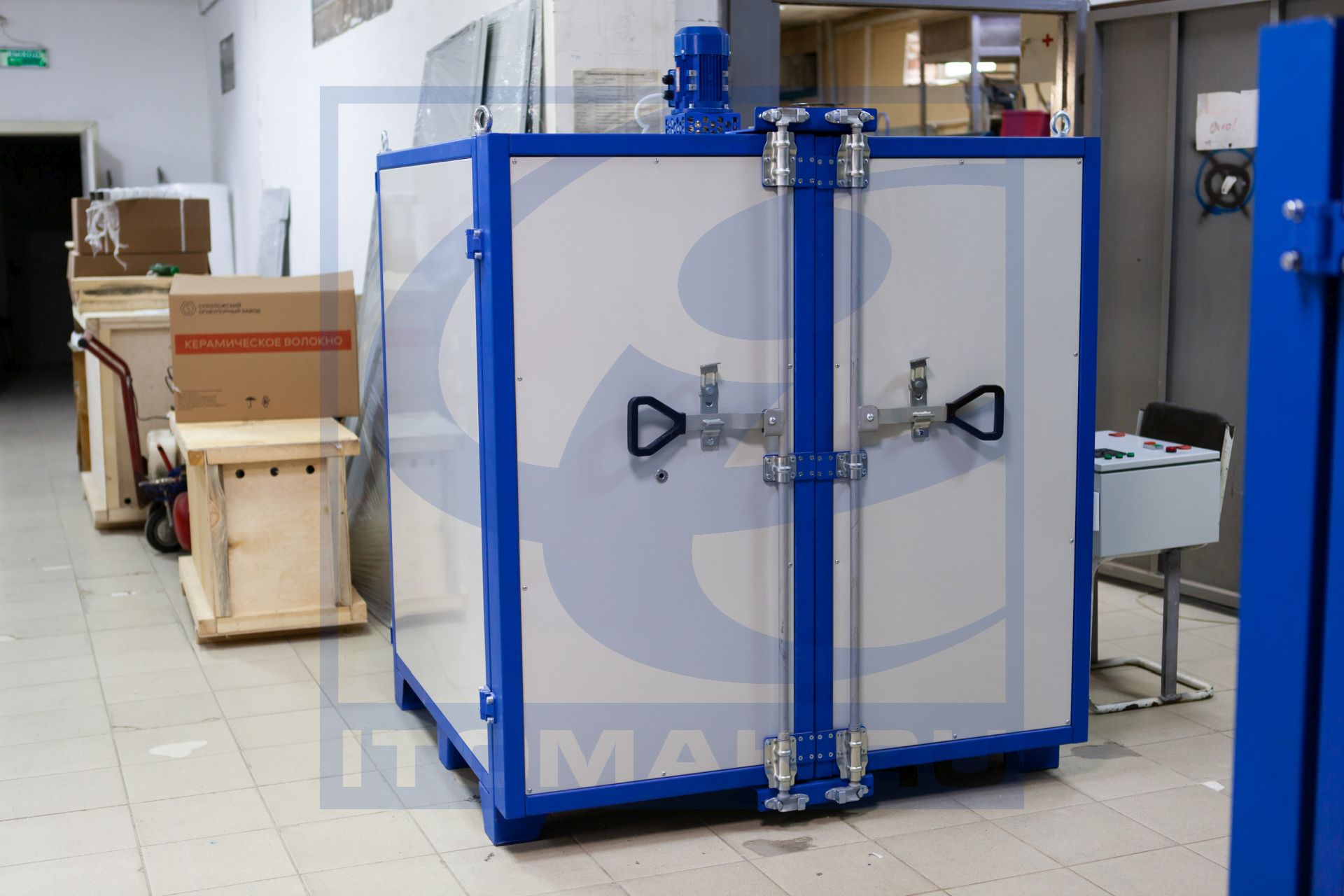

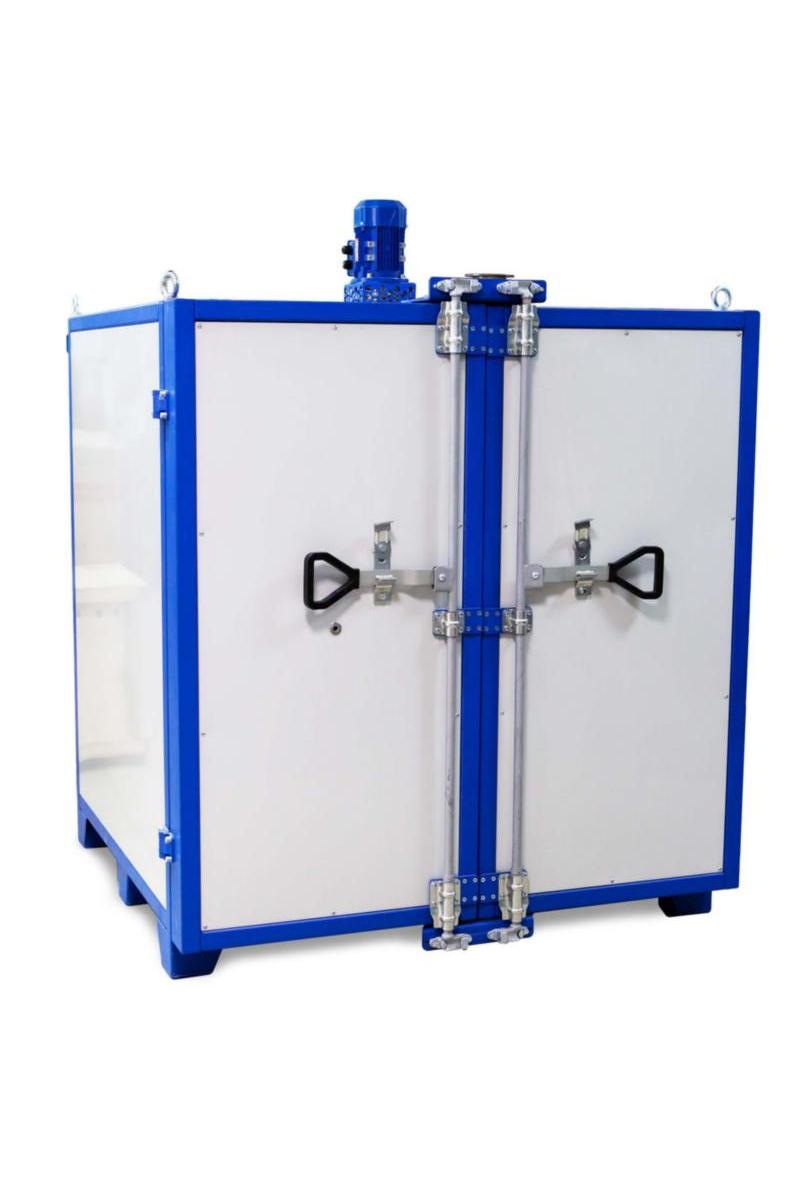

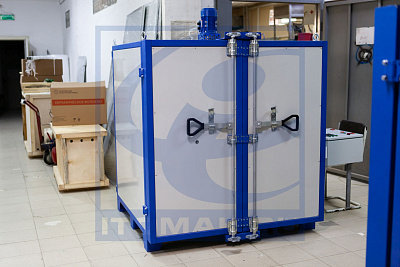

Конструкция сушильного шкафа имеет несущий силовой сварной каркас, обеспечивающий установку и крепление всех входящих в шкаф узлов и элементов

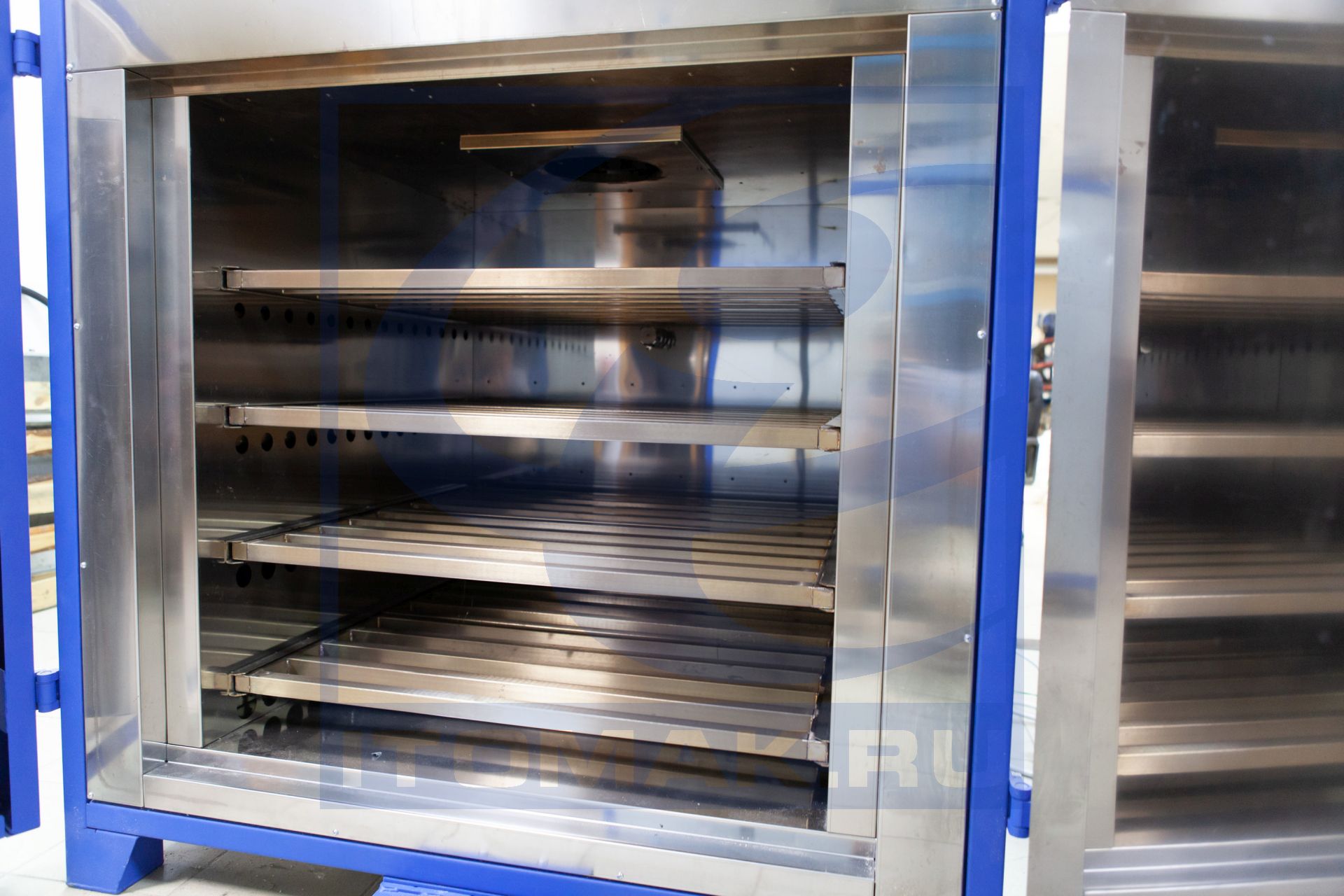

Нагрев рабочей камеры производится нагревателями типа ТЭН (Приложение А, Рис.2), установленными в воздуховодах камеры шкафа. На крыше шкафа установлен вентилятор. Рабочее колесо вентилятора обеспечивает циркуляцию воздушного потока по двум воздуховодам, где установлены ТЭНы рабочей камеры. Схема циркуляции воздуха в шкафу изображена на рисунке (Рис.1). Такая конструкция шкафа обеспечивает многократную циркуляцию горячего воздуха в рабочей камере. Узлы вентилятора и вентиляционных каналов изготовлены из нержавеющей стали. Воздух, проходящий по воздуховоду, через отверстия внутренних стенок камеры на нескольких уровнях поступает в рабочую камеру. Поступивший в рабочую камеру горячий воздух проходит через полки и вокруг них, нагревает (сушит) находящиеся на полках материалы и направляется вверх в камеру нагрева и далее к рабочему колесу вентилятора.
На верхней панели шкафа находится вентиляционный патрубок с шиберной заслонкой для отвода воздуха и паров из рабочей камеры. Расход отводимого воздуха регулируется заслонкой. При необходимости к трубе подключается стационарная вытяжная вентиляция.
Комплектность сушильного шкафа ШСП-0,5-1000:
-
Шкаф сушильный ШСП-0,5-1000 – 1 шт
-

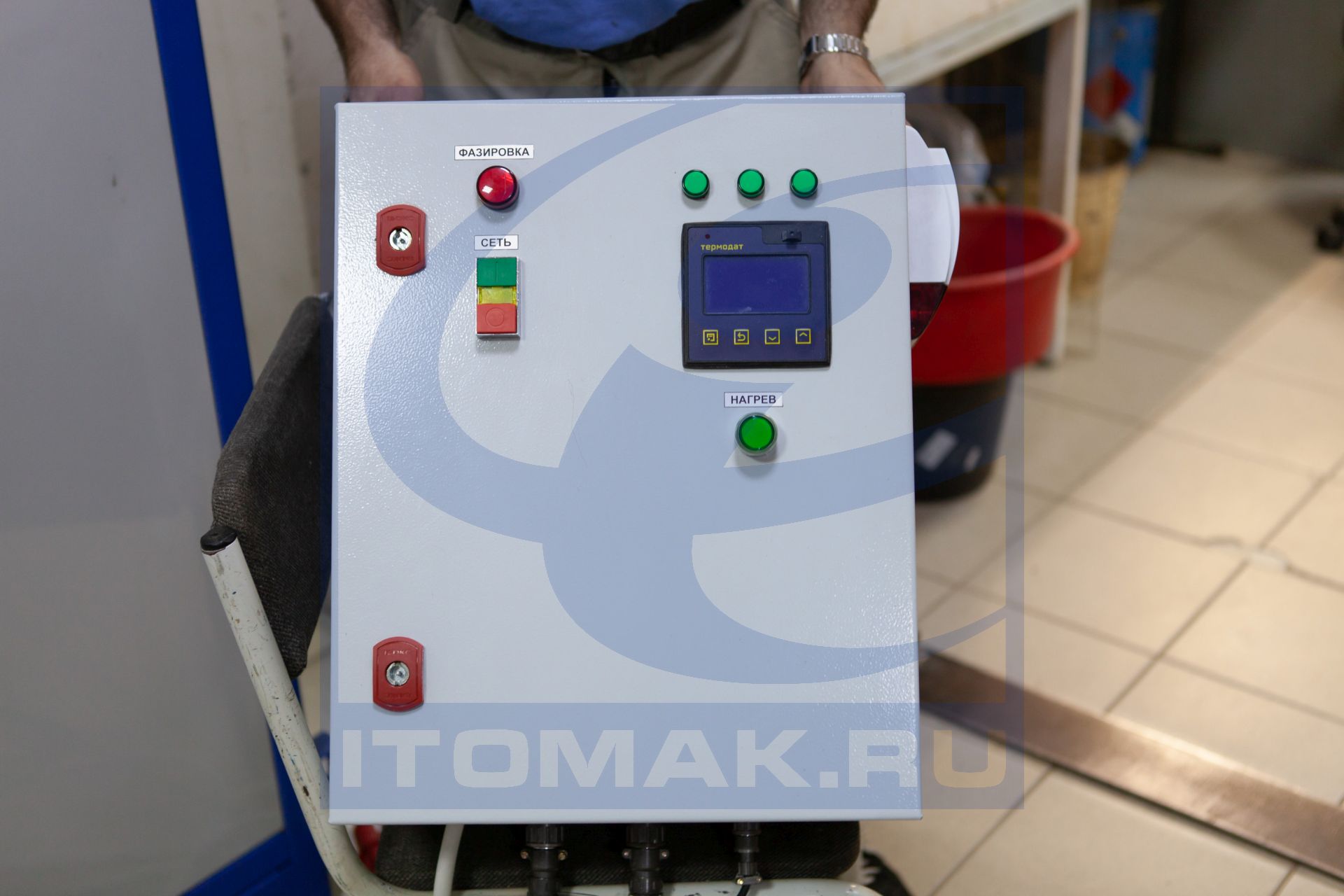

Блок питания и управления – 1 шт
-
ПИД-регулятор Термодат 13К6 – 1 шт
-
Двигатель вентилятора 5АИ 63В4 (0,37 кВт 1500об/мин) (установлен в шкафу)– 1 шт
-
Вилка + Розетка (комплект) – 1 шт
-
Свето-звуковой оповещатель(Установлен на шкафу управления) – 1 шт
- Руководство по эксплуатации (паспорт) – 1 шт
-
Руководство пользователя ТЕРМОДАТ 13К6 – 1 шт
-
Паспорт ТЕРМОДАТ 13К6 – 1 шт
-
Паспорт на термоэлектрический преобразователь ДТПК054-00.250.0,5 – 2 шт
| Тип сушильного шкафа | с принудительной циркуляцией воздуха |
| Марка сушильного шкафа | ИТОМАК-ШСП-0,5-1000 |
| Среда в камере шкафа | Воздух |
| Диапазон регулируемых рабочих температур, С | +50..+500 |
| Размер рабочей камеры (ширина х высота х глубина), мм | 1000х1000х1000 |
| Габаритные размеры изделия (ширина * высота * глубина), мм | 1500х1830х1425 |
| Объём рабочей камеры, л | 1000 |

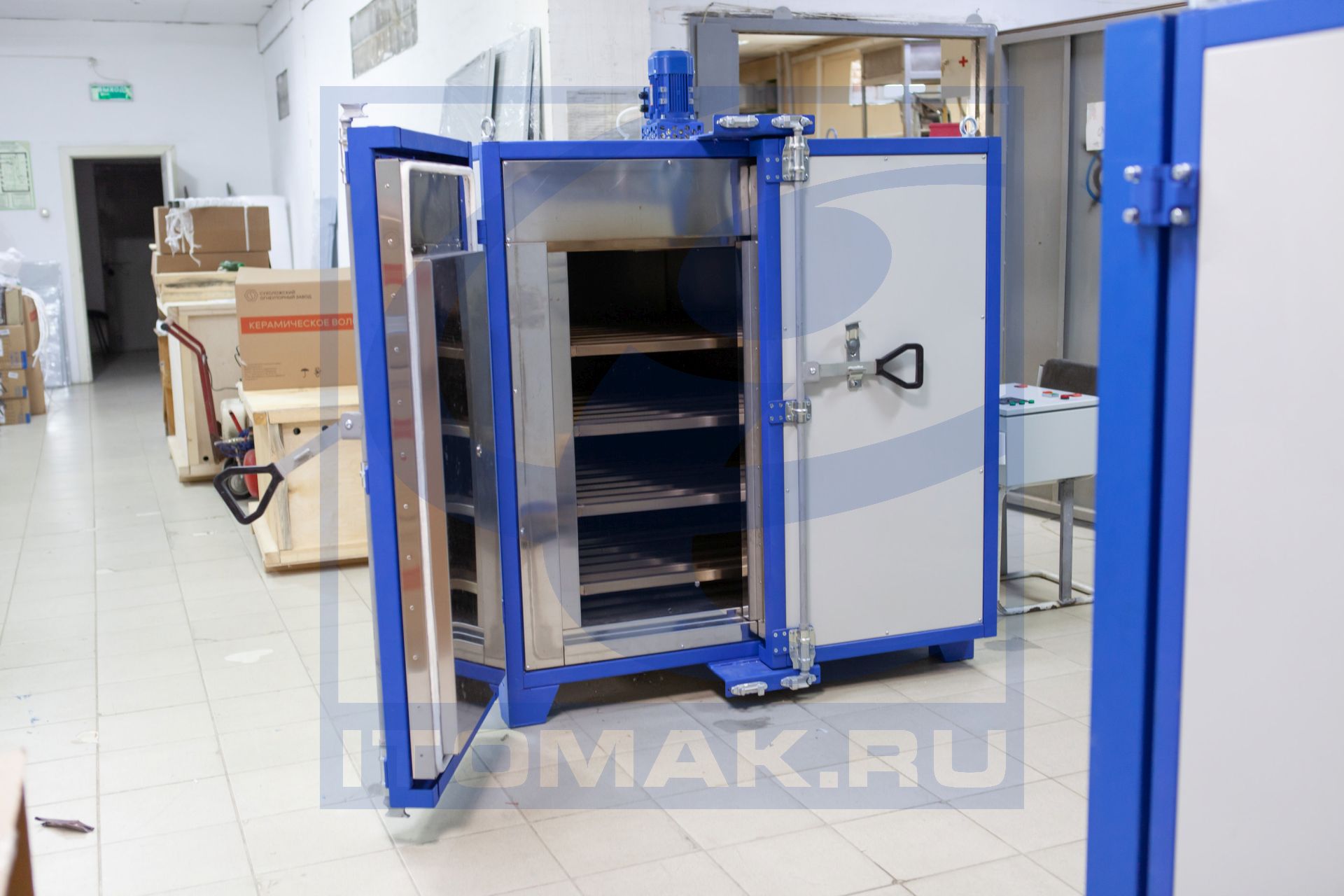

| Конструкция двери | Распашная, двустворчатая |
| Нагреватель ТЭН из нержавеющей стали | Оребренный |
| Количество зон нагрева | 1 |
| Погрешность задания температуры, ˚С | ±2 |
| Погрешность регулирования температуры в незаполненной рабочей камере, в установившемся тепловом режиме, ˚С | ±2 |
| Максимальный температурный градиент (неравномерность) по объему незаполненной рабочей камеры в установившемся тепловом режиме, ˚С | 20 |
| Неравномерность температуры по объему незаполненной рабочей камеры в установившемся тепловом режиме, % | ±2,5 |
| Температура отключения задаваемая по термоконтроллеру, ˚С | 525 (заводская уставка, программируется) |
| Температура аварийного отключения, ˚С | 550 (не меняется) |
| Наличие световой и звуковой сигнализации при аварийных ситуациях | Имеется |
| Наличие аварийного датчика | Имеется |
| Блокировка (отключение ТЭНов при открывании двери) | Нет |
| Тип термоэлектрического преобразователя | ХА(К) |
| Измеритель-регулятор | Имеется |
| Тип измерителя-регулятора | ТРМ 251 |
| Модель измерителя-регулятора в стандартной комплектации | Термодат 13К6 |
| Материал рабочей камеры | Нержавеющая сталь |
| Материал каркаса | Стальной силовой каркас окрашен огнеупорной краской, цвет краски RAL 5005, обшивка RAL 7035 |
| Теплоизоляция стенок шкафа | Волокно огнеупорное керамическое |
| Толщина теплоизоляции, корпуса и двери, мм | 150 |
| Вентилятор для циркуляции воздуха | ЦАГИ |
| Количество вентиляторов | 1 |
| Производительность вентилятора, м3/час | 1600 |
| Блок управления для регулировки температуры, встроенный или выносной | Выносной |
| Степень защиты блока управления по IP | IP31 |
| Степень защиты шкафа по IP | IP41 |
| Время разогрева до максимальной температуры, в пустой камере не более, мин. | 120 |
| Напряжение питающей сети, В | 230/400±10% |
| Частота питающей сети, Гц | 50±5% |
| Количество фаз | 3 |
| Установленная мощность, не более, кВт | 18.4 |
| Количество полок, шт. | 4 |
| Расстояние между полками в базовом исполнении, мм | 160 |
| Максимальная распределённая нагрузка на полку, не более, кг | 100 |
| Масса шкафа, не более, кг | 600 |
| Режим работы сушильного шкафа | Долговременный |
| Гарантия, мес. | 12 |
