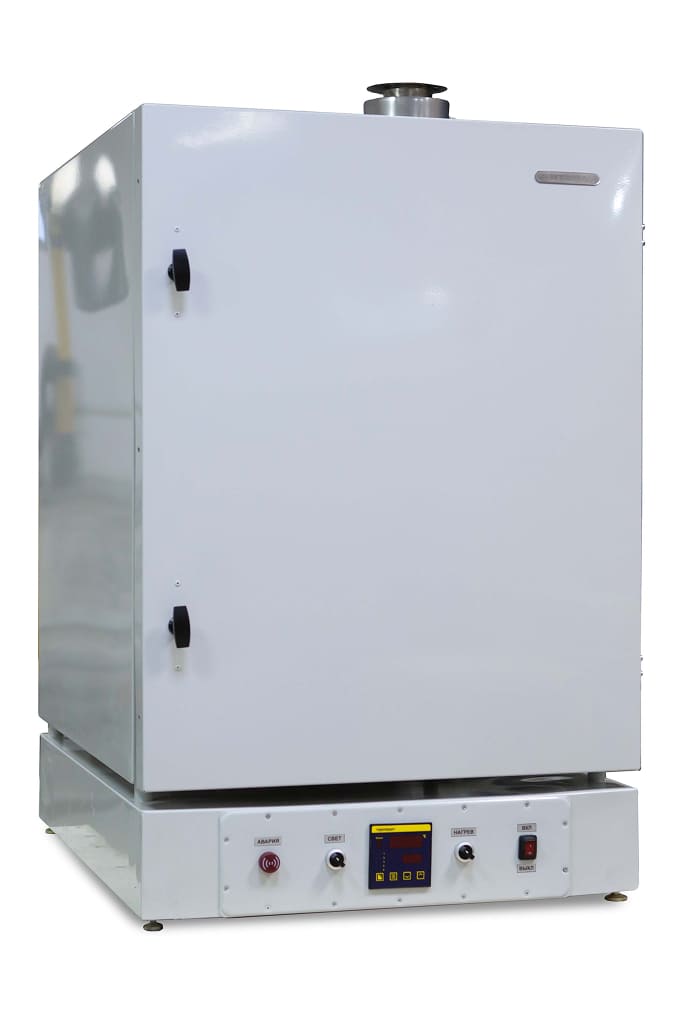

Сушильный шкаф ИТОМАК ШСП-0,3-200ТК
Конструкция сушильного шкафа имеет корпус (каркас), обеспечивающий установку и крепление всех входящих в шкаф узлов и элементов. Корпус состоит из двух отсеков — верхнего и нижнего.
Задняя стенка шкафа и задняя и лицевая панели нижнего блока управления выполнены съёмными, для обеспечения доступа к внутренним элементам в процессе сборки или ремонта.
Внутри шкафа расположена рабочая камера выполненная из титана. Камера укрыта слоем теплоизоляции. С боков, на внутренней поверхности камеры закреплены направляющие уголки для установки перфорированных полок.
Внутри камеры, на задней стенке находится датчик температуры, а на обратной стороне — термопредохранитель. Так же на задней стенке распо- ложены лампы подсветки.
Снаружи, по периметру титановой камеры расположены трубчатые нагревательные элементы (ТЭНы). ТЭНы крепятся к камере при помощи прижимных планок.
Дверь сушильного шкафа прямоугольной формы. Внутренняя панель двери изготовлена из титана. Пространство внутри двери заполнено теплоизоляци- онным материалом.

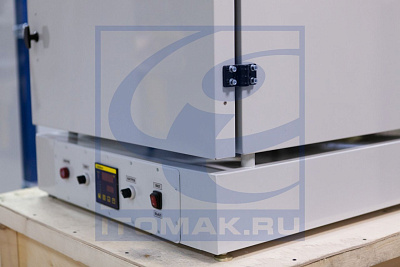

В нижнем отсеке шкафа находится блок управления. На переднюю панель нижнего отсека вынесен регулятор температуры (ПИД регулятор), клавишный выключатель электропитания, тумблеры включения нагрева и подсветки внутри камеры, светозвуковой сигнализатор. Задняя панель нижнего отсека съёмная, за ней расположены элементы автоматики и защитный автомат.
На верхней поверхности шкафа расположен вытяжной патрубок с поворотной заслонкой для подключения к вентиляции.
Внизу, с задней стороны шкафа расположены болты заземления. При эксплуатации шкафа они должны быть подключены к контуру заземления.
Шкаф устанавливается на регулируемых ножках.
Комплектность сушильного шкафа ШСП-0,3-200ТК:
- ШСП-0,3-200ТК — 1 шт.
- Полка 450×610 — 5 шт.
- Тележка перекатная — 1 шт.
- Термопредохранитель 350°С в ЗИП — 4 шт.
- Руководство по эксплуатации (паспорт) — 1 шт.
| Марка сушильного шкафа | ШСП-0,3-200ТК |
| Среда в камере шкафа | воздух, пары воды со следами NH4Cl |
| Предназначение | для сушки материалов в агрессивных средах |
| Диапазон регулируемых рабочих температур, С | +20 … +300 |
| Размер рабочей камеры (ширина х высота х глубина), мм | 460х660х660 |
| Габаритные размеры изделия (ширина * высота * глубина), мм | 795х1300х980 |
| Объём рабочей камеры, л | 200 |
| Конструкция двери | распашная, одностворчатая, открывается вправо |
| Нагреватель ТЭН из нержавеющей стали | 6 шт. |
| Количество зон нагрева | 1 |
| Погрешность задания температуры, ˚С | ±2 |
| Погрешность регулирования температуры в незаполненной рабочей камере, в установившемся тепловом режиме, ˚С | ±5 |
| Температура отключения задаваемая по термоконтроллеру, ˚С | 325 |
| Температура аварийного отключения, ˚С | 440 |
| Измеритель-регулятор | Термодат 13КХ3 |
| Материал рабочей камеры | титан (ВТ-1,0) |
| Материал каркаса | Сталь Ст3. Шкаф снаружи окрашен полимерной краской, цвет краски RAL 7035 |
| Теплоизоляция стенок шкафа | волокно огнеупорное керамическое |
| Толщина теплоизоляции, корпуса и двери, мм | 100 |
| Вентилятор для циркуляции воздуха | естественная |
| Блок управления для регулировки температуры, встроенный или выносной | встроенный |
| Степень защиты шкафа по IP | 44 |
| Время разогрева до максимальной температуры, в пустой камере не более, мин. | 40 |
| Наличие термопредохранителя | имеется |
| Датчик температуры | термопара ХА(К) |
| Напряжение питающей сети, В | 380±10% |
| Частота питающей сети, Гц | 50±1 |
| Номинальная мощность, кВт | 6,0 |
| Количество фаз | 1 |
| Количество полок, шт. | 5 |
| Максимальная распределённая нагрузка на полку, не более, кг | 10 |
| Шаг между полками, мм | 125 |
| Масса шкафа, не более, кг | 140 |
| Режим работы сушильного шкафа | долговременный |
| Гарантия, мес. | 12 |
